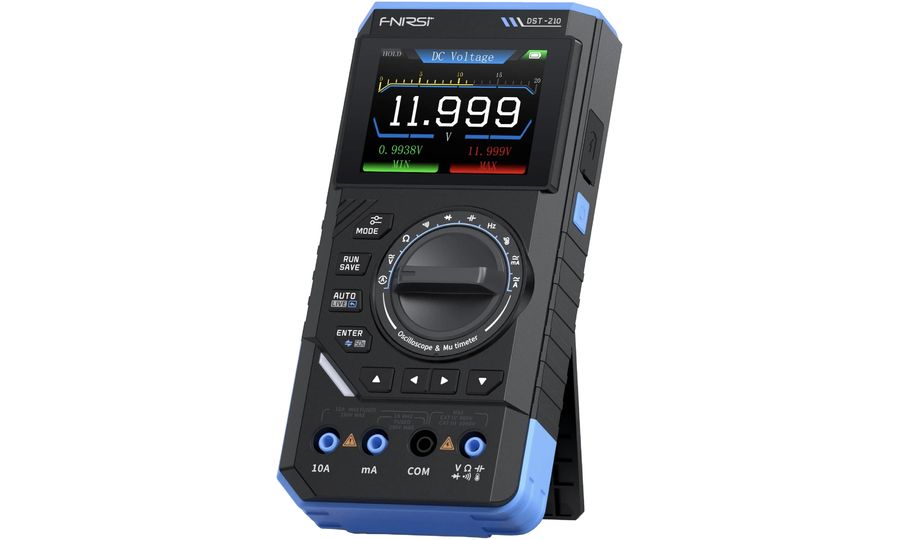

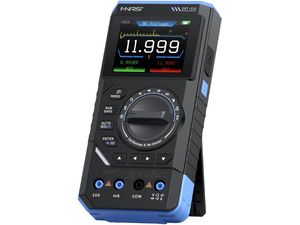

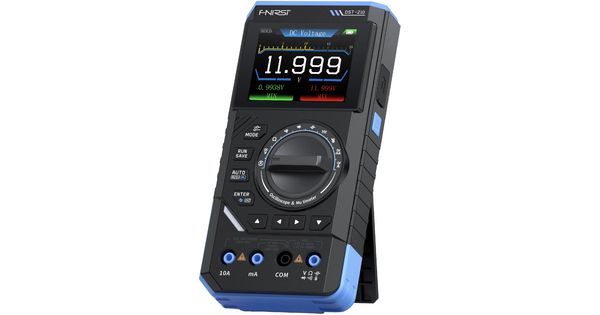

FNIRSI DST-210 Handheld-Digitalmultimeter, Oszilloskop und Signalgenerator 3in1, 10 MHz, 48 MSa/s

Beschreibung für FNIRSI DST-210 Handheld-Digitalmultimeter, Oszilloskop und Signalgenerator 3in1, 10 MHz, 48 MSa/s

Das FNIRSI DST-210 (und seine Basisversion, das DST-201) ist ein tragbares Multifunktion­sinstrument, das ein Oszilloskop, einen Signalgenerator und ein vollwertiges Digitalmultimeter in sich vereint. Seine leistungsstarke Abtastung, eine Vielzahl von Messfunktionen und das übersichtliche Farbdisplay machen es zu einem idealen Werkzeug für Techniker, Schullabore und Heimwerker. Darüber hinaus bietet das DST-210 eine höhere Abtastrate und eine größere Bandbreite für eine detaillierte Wellenformanalyse.

Oszilloskop mit Schutz bis zu ±400 V

Der Oszilloskopteil des Geräts ermöglicht die Überwachung von elektrischen Signalen mit einer analogen Bandbreite von bis zu 10 MHz und einer Abtastrate von 48 MSa/s. Es bietet wählbare Triggerung (Auto / Normal / Single), Messung der steigenden oder fallenden Flanke, Empfindlichkeit von 10 mV/div bis 10 V/div, Anzeige des Signaloffsets und Einfrieren der Wellenform (HOLD). Das Gerät unterstützt die automatische Messung wichtiger Parameter wie Effektivwert, Frequenz, Periode, Mittelwert, Vpp oder Füllfaktor. Die Eingangsimpedanz beträgt 1 MΩ, die Eingangsspannung kann bei Verwendung einer 10:1-Sonde bis zu ±400 V erreichen.

Signalgenerator mit 13 Wellenformen

Der integrierte Signalgenerator unterstützt bis zu 13 verschiedene Wellenformen mit Ausgangsamplituden von 0,1 V-3,0 V und Frequenzen bis zu 10 kHz. Für Rechteck- und Sägezahnwellen­formen kann das Tastverhältnis von 0–100% eingestellt werden. Dies wird bei der Simulation von Eingangssignalen, beim Testen von Schaltkreisen und bei der Fehlersuche in analogen oder digitalen Geräten sehr geschätzt.

Leistungsstarkes Multimeter für alle Arten von Messungen

Der Multimeterteil kann alles, was Sie von einem modernen Messgerät erwarten – Wechsel-/Gleichspannung bis 1000 V / 750 V, Strombis 9,999 A, Widerstand bis 19,999 MΩ, Kapazitätbis 99,99 mF, Frequenz bis 9,999 MHzund Temperaturen bis 1300 °C. Selbstverständlich sind Diodenmessung, akustische Durchgangsprüfung, Null- und Spannungsanzeige (LIVE), Messwertspeicherung (HOLD) und automatische Bereichsumschaltung verfügbar.

Übersichtliches Design und lange Lebensdauer

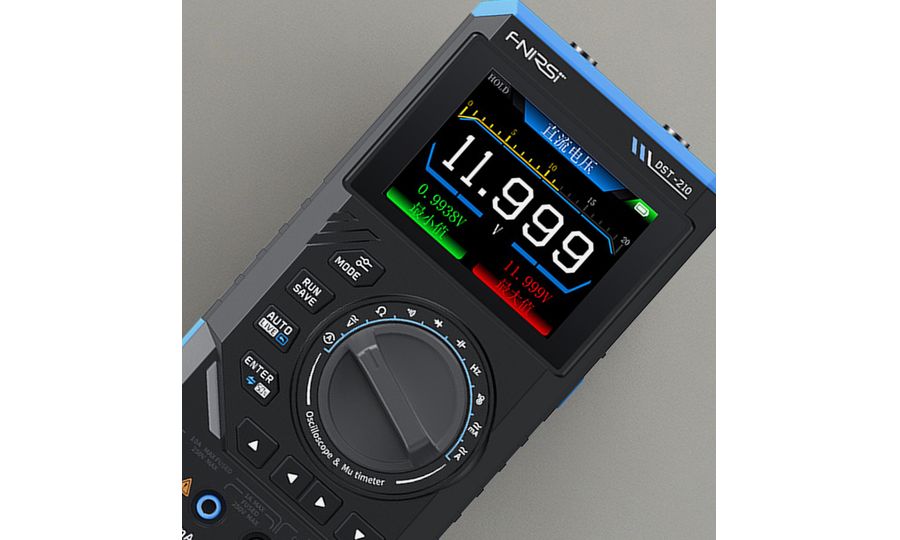

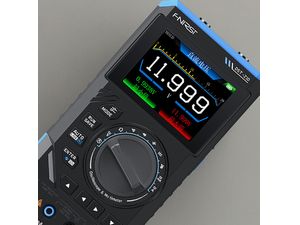

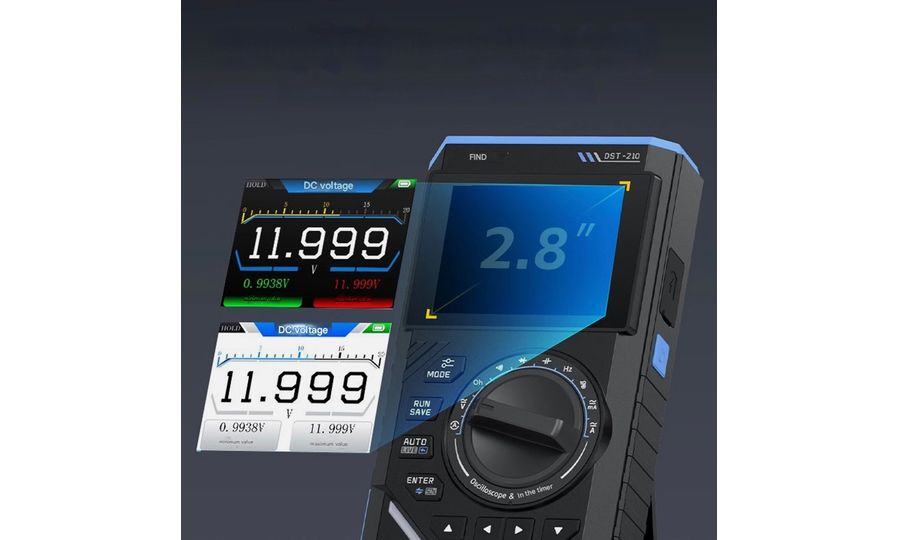

Das Gerät verfügt über ein 2,8-Zoll-TFT-Farbdisplaymit einstellbarer Hintergrundbe­leuchtung, das alle Parameter übersichtlich anzeigt. Die Stromversorgung erfolgt über einen wiederaufladbaren 3000-mAh-Akkumit einer Standby-Zeit von bis zu 15 Stunden. Mit seinen kompakten Abmessungen(177 × 87 × 34 mm) und einem Gewicht von ca. 300 g ist es ideal für den Einsatz im Freien oder unter beengten Verhältnissen. Das Aufladen erfolgt über den modernen USB-C-Eingang (5 V/1 A).

Technische Parameter

Allgemeine Parameter

• Display: 2,8" TFT-Farbdisplay
• Systemsprachen: Englisch, Chinesisch
• Stromversorgung: USB-C (5 V / 1 A)
• Akku-Kapazität: 3000 mAh, Li-Ion
• Akkulaufzeit: bis zu 15 Stunden im Standby-Modus
• Abmessungen: 177,4 × 87,5 × 34,5 mm
• Gewicht: ca. 300 g
• Betriebstemperatur: 0 – 40 °C

Oszilloskop

• Abtastrate: 48 MSa/s
• Analoge Bandbreite: 10 MHz
• Zeitbasis: 500 ns – 20 s
• Vertikale Empfindlichkeit: 10 mV/div – 10 V/div
• Eingangsimpedanz: 1 MΩ
• Prüfspannung: 1:1 Tastkopf: 80 Vpp (±40 V), 10:1 Tastkopf: 800 Vpp (±400 V)
• Triggerung: Auto / Normal / Einfach
• Auslöseflanke : Steigend / Absteigend
• Triggerpegel : Einstellbar mit Anzeige
• Wellenstopp (HOLD) : Ja
• Automatische Messungen : Max, Min, AVG, RMS, Vpp, Frequenz, Periode, Tastverhältnis

Gleich- und Wechselspannun­gsmultimeter

• Bereich: 1,9999 V / 19,999 V / 199,99 V / 1000 V (DC)
• Spannung: ±(0,5% + 3)
• Bereich: 1,9999 V / 19,999 V / 199,99 V / 750,0 V (AC)
• Spannung: ±(1,0% + 3)

DC- und AC-Strom

• Bereich: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (DC)
• Messgenauigkeit: ±(1,2% + 3)
• Bereich: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (AC)
• Genauigkeit: ±(1,5% + 3)

Widerstand

• Bereich: 199,99 Ω – 19,999 MΩ
• Genauigkeit: ±(0,5% + 3) bis ±(2,0% + 3) je nach Bereich

Kapazität

• Bereich: 9,999 nF – 99,99 mF
• Genauigkeit: ±(2,0% + 5) bis ±(5,0% + 20)

Frequenz

• Bereich: –55 °C bis 1300 °C
• Genauigkeit: ±(2,5% + 5)

Andere Funktionen

• Diodentest: ja
• Durchgangsprüfer (mit Summer): ja
• Phasendraht-Erkennung (LIVE/N): ja
• Daten HOLD/Freeze-Wert: ja

Signalgenerator

• Anzahl der Ausgangsformen: 13 Signaltypen
• Frequenzbereich: 0 – 10 kHz
• Amplitude: 0,1 V – 3,0 V
